Trong hệ thống xe đạp trợ lực, động cơ chỉ biết hỗ trợ khi bộ điều khiển nhận được tín hiệu phù hợp. Một trong những tín hiệu quan trọng đến từ cảm biến nhận biết chuyển động đạp. Trên trang chủ VIETTA hiện đang công bố cấu hình “cảm biến vận tốc 8 điểm”.
Tên gọi “cảm biến vận tốc” trên thị trường có thể gây nhầm với cảm biến đo tốc độ bánh xe. Trong bài này, VIETTA dùng đúng cách gọi đang công bố cho sản phẩm, đồng thời giải thích theo nguyên lý của nhóm cảm biến PAS/cadence nhiều điểm: cảm biến nhận biết chuyển động quay của bàn đạp và gửi tín hiệu cho bộ điều khiển. Nó không phải cảm biến đo lực đạp.

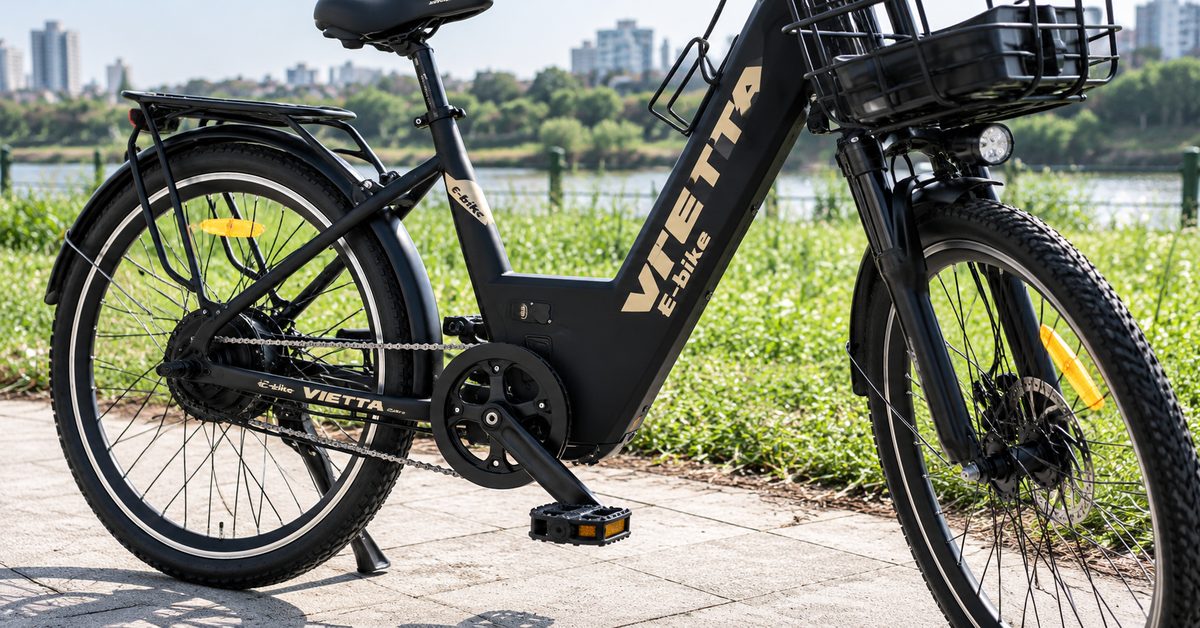

Cảm biến vận tốc 8 điểm trên xe đạp trợ lực là gì?
Hiểu đơn giản, đây là bộ phận giúp hệ thống biết người dùng đang bắt đầu hoặc tiếp tục đạp. Ở các cảm biến PAS/cadence dạng từ tính phổ biến, một vòng hoặc cụm nhiều điểm tín hiệu quay cùng trục đạp sẽ đi qua đầu đọc cảm biến và tạo ra các xung điện.
Bộ điều khiển nhận các xung này để nhận biết chuyển động đạp rồi quyết định cách cấp trợ lực theo cấu hình đã được lập trình. Vì vậy, cảm biến không tự “đẩy xe”; nó chỉ là một mắt xích cung cấp tín hiệu cho bộ điều khiển.
Với VIETTA, thông tin công khai hiện tại xác nhận cấu hình “8 điểm”. Tuy nhiên, khi chưa có tài liệu linh kiện gốc về hình dạng, vị trí lắp và thuật toán điều khiển của đúng phiên bản xe, không nên tự suy diễn thêm số nam châm, góc kích hoạt hoặc độ trễ chính xác.

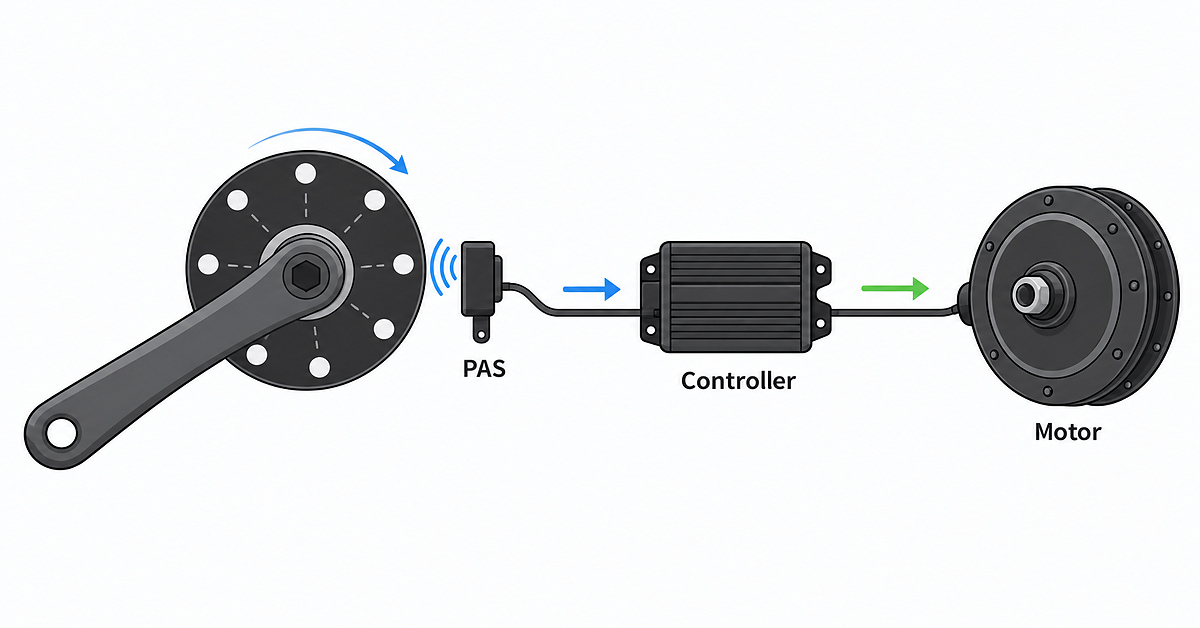

Cảm biến 8 điểm hoạt động theo chu trình nào?
1. Người dùng bắt đầu quay bàn đạp
Khi trục đạp bắt đầu quay, các điểm tín hiệu của cảm biến di chuyển tương đối so với đầu đọc. Ở loại PAS từ tính phổ biến, mỗi lần một điểm từ đi qua đầu đọc sẽ tạo ra một xung tín hiệu.
2. Tín hiệu được gửi về bộ điều khiển
Các xung không tự quyết định mức trợ lực. Bộ điều khiển mới là nơi xử lý tín hiệu, kết hợp với cài đặt của hệ thống để xác định khi nào bắt đầu hỗ trợ và mức hỗ trợ nào được phép.
3. Bộ điều khiển cấp lệnh cho động cơ
Khi điều kiện kích hoạt đã được đáp ứng, bộ điều khiển cấp điện cho động cơ theo mức trợ lực đang chọn. Vì vậy, cảm giác “xe bắt đầu đỡ chân” là kết quả của cả cảm biến, bộ điều khiển và động cơ làm việc cùng nhau.
4. Khi ngừng đạp, hệ thống dừng trợ lực theo logic điều khiển
Khi cảm biến không còn nhận chuyển động đạp, bộ điều khiển sẽ ngừng hoặc giảm trợ lực theo logic của hệ thống. Không nên gán một thời gian ngắt cố định cho mọi xe vì phản hồi thực tế còn phụ thuộc cảm biến, bộ điều khiển và cách nhà sản xuất cài đặt.
“8 điểm” có ý nghĩa gì?
Ở cảm biến cadence/PAS nhiều điểm, số điểm thể hiện số lần hệ thống có thể nhận tín hiệu trong một chu kỳ quay theo thiết kế của cảm biến. Các tài liệu kỹ thuật của BAFANG cho thấy cảm biến cadence có thể được thiết kế với nhiều mức tín hiệu/chu kỳ khác nhau, ví dụ 12 hoặc 32 xung mỗi vòng.
Với cảm biến dạng vòng nam châm, nhiều điểm tín hiệu hơn thường giúp hệ thống nhận biết chuyển động sau một góc quay nhỏ hơn so với cảm biến có ít điểm. Tuy nhiên, nhiều điểm hơn không tự động đồng nghĩa chiếc xe sẽ mượt hơn, mạnh hơn hay tốt hơn.
Cảm giác trợ lực còn phụ thuộc cách bộ điều khiển xử lý xung, dòng điện cấp cho động cơ, mức trợ lực được cài, tốc độ quay bàn đạp và các giới hạn an toàn của hệ thống.

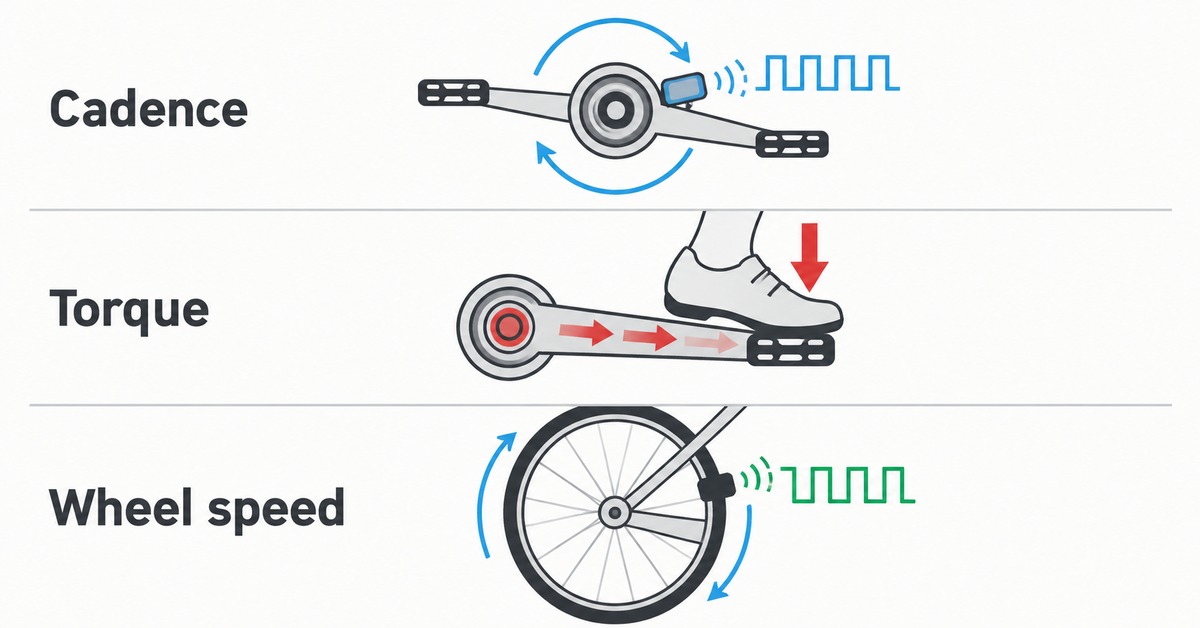

Cảm biến vận tốc 8 điểm khác cảm biến lực như thế nào?
Đây là điểm người mua rất dễ nhầm. Cảm biến cadence/vận tốc bàn đạp và cảm biến lực/mô-men xoắn đều có thể tham gia điều khiển trợ lực, nhưng chúng đo những thứ khác nhau.
| Loại cảm biến | Đo gì? | Hệ thống hiểu gì? |
|---|---|---|
| Cadence / PAS nhiều điểm | Chuyển động và nhịp quay bàn đạp | Người dùng đang đạp và nhịp quay thay đổi ra sao |
| Torque sensor | Lực / mô-men tác động khi đạp | Người dùng đang đạp mạnh hay nhẹ |
| Wheel speed sensor | Tốc độ quay bánh xe | Tốc độ di chuyển của xe |
Một hệ thống dùng cảm biến lực có thể điều chỉnh trợ lực dựa trên lực người lái tác động lên bàn đạp. Cảm biến cadence nhiều điểm chủ yếu cho hệ thống biết bàn đạp đang quay và nhịp quay ra sao. Vì thế không nên quảng cáo cảm biến 8 điểm như thể nó đo được lực chân nếu cấu hình không có torque sensor.
Cảm biến vận tốc 8 điểm có phải cảm biến tốc độ bánh xe không?
Không nên đánh đồng hai khái niệm. Trong hệ thống xe điện hiện đại, “speed sensor” có thể dùng để chỉ cảm biến tốc độ bánh xe, còn “cadence sensor” dùng để đo nhịp quay bàn đạp. SHIMANO cũng tách speed sensor, cadence sensor và torque sensor thành các tín hiệu khác nhau.
Do cách gọi thương mại tại Việt Nam chưa hoàn toàn thống nhất, người mua nên hỏi rõ cảm biến đang đo chuyển động nào: bánh xe, bàn đạp hay lực đạp. Với thông tin VIETTA đang công bố “cảm biến vận tốc 8 điểm”, bài này chỉ diễn giải chức năng trợ lực theo nhóm cảm biến PAS/cadence nhiều điểm và không tự gán thêm chức năng đo lực.
Cảm biến 8 điểm ảnh hưởng trải nghiệm xe như thế nào?
Ảnh hưởng dễ cảm nhận nhất nằm ở thời điểm hệ thống nhận biết người dùng bắt đầu đạp và cách trợ lực được kích hoạt. Nhưng trải nghiệm không do cảm biến quyết định một mình.
- Số điểm/xung cảm biến quyết định mức độ phân giải của tín hiệu quay.
- Bộ điều khiển quyết định cách đọc tín hiệu và thời điểm cấp trợ lực.
- Mức trợ lực người dùng đang chọn ảnh hưởng lượng hỗ trợ từ động cơ.
- Động cơ và cấu hình nguồn điện quyết định khả năng tạo trợ lực trong giới hạn hệ thống.
- Bánh xe, lốp, tải trọng, địa hình và cách người dùng đạp ảnh hưởng cảm giác thực tế.
Vì vậy, chỉ nhìn dòng “8 điểm” để kết luận xe phản hồi nhanh hay chậm là chưa đủ. Cách đánh giá đúng hơn là hiểu nguyên lý rồi trực tiếp thử khởi hành, đạp chậm, dừng đạp và chuyển mức trợ lực.

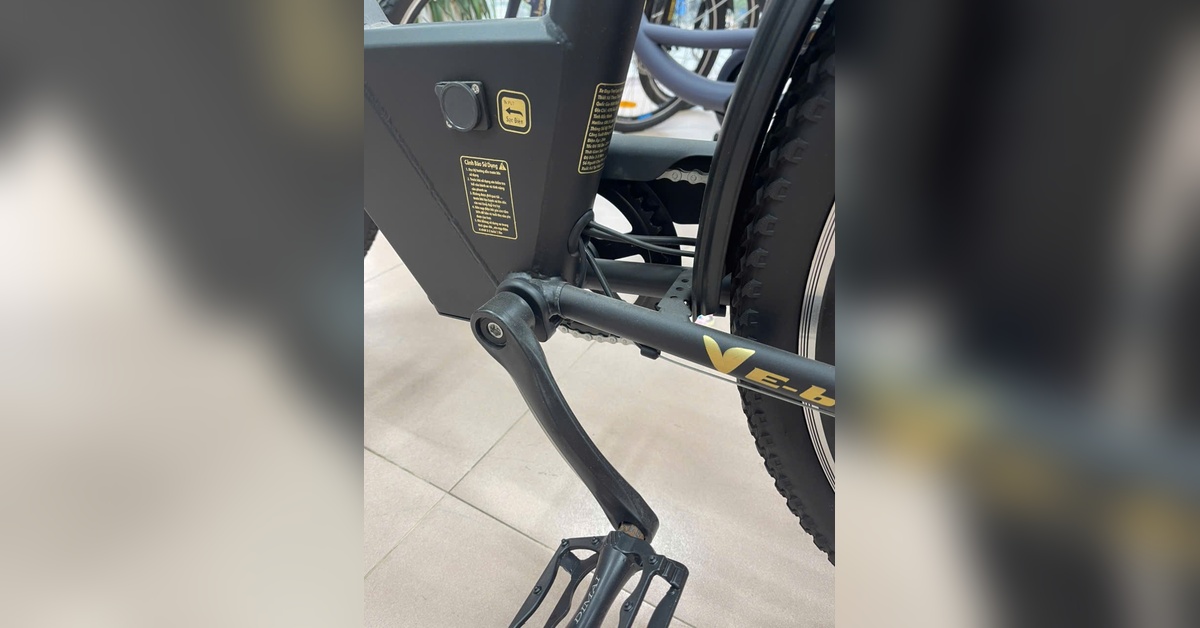

Cảm biến 8 điểm trên VIETTA nên được hiểu như thế nào?
Trên trang chủ VIETTA hiện tại, “cảm biến vận tốc 8 điểm” được công bố cùng với động cơ BLDC 250W và pin lithium 13.5Ah. Đây là một thành phần của hệ thống trợ lực, không phải thông số đứng độc lập.
Khi tư vấn, VIETTA không nên biến “8 điểm” thành lời hứa về độ mượt, mức tiết kiệm pin, thời gian phản hồi hoặc khả năng leo dốc nếu chưa có phép đo và tài liệu kỹ thuật cho đúng cấu hình. Giá trị của thông số này là giúp người mua hiểu xe có bộ phận nhận biết chuyển động đạp để hệ thống trợ lực hoạt động theo thiết kế.
Để hiểu cảm biến phối hợp với phần truyền động điện như thế nào, có thể xem thêm bài động cơ 250W trên xe đạp trợ lực có ý nghĩa gì.
Nếu cần xem toàn bộ sơ đồ hệ thống từ pin, bộ điều khiển đến động cơ, có thể bắt đầu từ bài xe đạp trợ lực là gì.
Khi chạy thử xe, nên kiểm tra cảm giác trợ lực thế nào?
Người dùng không cần tháo cảm biến để đánh giá. Một lần chạy thử đúng cách có thể cho biết hệ thống phản hồi có phù hợp với mình hay không.
- Khởi hành chậm và cảm nhận sau bao nhiêu chuyển động bàn đạp thì trợ lực xuất hiện.
- Đạp ở tốc độ chậm để xem xe có dễ kiểm soát hay không.
- Ngừng đạp và quan sát cảm giác trợ lực giảm/ngắt có tự nhiên không.
- Chuyển giữa các mức trợ lực nếu xe có nhiều mức và cảm nhận sự khác biệt.
- Thử phanh, dừng, quay đầu và khởi hành lại thay vì chỉ chạy thẳng.
Mục tiêu không phải tìm chiếc xe “nhạy nhất”, mà là chiếc xe người sử dụng có thể dự đoán và kiểm soát phản hồi trợ lực một cách tự nhiên.
Khi chọn xe, anh/chị có thể đối chiếu thêm kinh nghiệm chọn mua xe đạp trợ lực để kiểm tra tư thế, phanh, pin, động cơ, cảm giác điều khiển và hậu mãi thay vì chỉ nhìn một thông số.
Câu hỏi thường gặp về cảm biến vận tốc 8 điểm
8 điểm có nghĩa là xe có 8 mức trợ lực không?
Không. Số điểm của cảm biến và số mức trợ lực là hai khái niệm khác nhau. Số điểm liên quan tới tín hiệu cảm biến trong một chu kỳ, còn mức trợ lực là cài đặt điều khiển mức hỗ trợ của hệ thống.
Cảm biến 8 điểm có đo được lực đạp không?
Không nên hiểu như vậy. Cảm biến cadence/PAS nhiều điểm nhận biết chuyển động hoặc nhịp quay bàn đạp; cảm biến lực/mô-men xoắn mới là loại được thiết kế để đo lực đạp.
Nhiều điểm cảm biến hơn có luôn tốt hơn không?
Không thể kết luận chỉ bằng số điểm. Nhiều điểm có thể cung cấp tín hiệu dày hơn trong mỗi vòng đạp, nhưng độ mượt và phản hồi còn phụ thuộc bộ điều khiển, thuật toán, động cơ và cách cài hệ thống.
Nếu cảm biến có vấn đề thì xe có mất trợ lực không?
Nếu hệ thống không nhận được tín hiệu đạp đúng cách, chế độ trợ lực có thể hoạt động bất thường hoặc không kích hoạt. Tuy nhiên nguyên nhân cũng có thể nằm ở dây, đầu nối, bộ điều khiển hoặc bộ phận khác, vì vậy không nên tự kết luận và thay cảm biến chỉ dựa trên một triệu chứng.
Có nên tự chỉnh hoặc thay cảm biến tại nhà không?
Chỉ nên tự thao tác khi có đúng tài liệu, dụng cụ và hiểu cấu hình xe. Với lỗi trợ lực không ổn định, cách an toàn hơn là kiểm tra bên ngoài dây/đầu nối và nhờ kỹ thuật viên kiểm tra nếu cần tháo lắp hoặc hiệu chỉnh.
Chốt lại: cảm biến chỉ là một mắt xích trong hệ thống trợ lực
Cảm biến vận tốc 8 điểm giúp hệ thống nhận biết chuyển động đạp theo cấu hình đang được VIETTA công bố. Nhưng trải nghiệm trợ lực thực tế không do con số 8 quyết định một mình; bộ điều khiển, động cơ, mức trợ lực và điều kiện sử dụng đều tham gia.
Hiểu đúng cảm biến giúp người mua tránh hai nhầm lẫn phổ biến: coi cảm biến 8 điểm là cảm biến lực, hoặc cho rằng càng nhiều điểm thì xe chắc chắn càng mạnh và mượt. Cách đánh giá tốt nhất vẫn là xem đúng cấu hình và chạy thử trong điều kiện gần với nhu cầu thực tế.
Nguồn tham khảo kỹ thuật
- BAFANG – Cadence Sensor SR PA051.12.S – Tài liệu hãng cho biết đây là cadence sensor, tạo 12 tín hiệu/xung trong mỗi chu kỳ và lắp tại trục giữa.
- Grin Technologies – PAS Options – Giải thích cảm biến cadence cơ bản thường dùng vòng nam
- BAFANG – Cadence Sensor SR PA112/121/131/142.32.S – Ví dụ cadence sensor 32 xung/chu kỳ; chứng minh số xung/chu kỳ là một thông số riêng của cảm biến.
- châm ở trục đạp; nhiều nam châm hơn giúp giảm góc quay cần thiết để hệ thống nhận biết chuyển động.
- Grin Technologies – PAS Options – Giải thích cảm biến cadence cơ bản thường dùng vòng nam châm ở trục đạp; nhiều nam châm hơn giúp giảm góc quay cần thiết để hệ thống nhận biết chuyển động.
- SHIMANO – AUTO SHIFT: For Happier Miles – Phân biệt speed sensor, cadence sensor và torque sensor là các tín hiệu khác nhau trong hệ thống xe đạp điện.
Các nguồn trên được dùng để đối chiếu nguyên lý cảm biến cadence/PAS, số xung trên mỗi chu kỳ và sự khác biệt giữa cadence, speed và torque sensor. Khi mô tả riêng VIETTA, chỉ dùng dữ liệu VIETTA đang công bố hoặc tài liệu linh kiện thực tế; không lấy thông số của BAFANG, SHIMANO hay đối thủ gán sang xe VIETTA.
